e+h插入式电磁流量计安装指南

e+h插入式电磁流量计安装指南

在竖直管道上进行安装是的最佳安装位置。对于水平放置的管道，应将安装在管道

的侧端，确保电极是浸没于介质之中的。注意焊接安装底座时请不要带表操作。

安装指南

在钢质管道上安装安装底座适用于管径DN25的安装底座适用于管径≥DN40的安装底座

应安装在提供的安装底座上。根据管道公称直径的大小，提供两种不同类型的安装

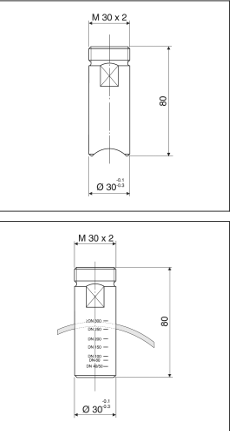

底座供用户选择。在管径为的管道上安装时，用户可选择恰当半径大小的安装底座，以与管径大小相匹配。管道开口：将安装底座放置在管道的开口处，并将其焊接固

定在与管道轴线呈°的位置上。在管径为的管道上安装时，选用的安装底座上带有分度标，以确保底座处于恰当的位置上，便于的正确安装。管道开口：将安装底座插入管道的开口处，根据管道公称直径的大小，分度标正好处于管道外壁处，并将其焊接固定在与管道轴线呈°的位置上。

在塑料管道上安装

用于塑料管道的安装配件若需要将安装在塑料管道上，仪表包装

中会提供一个安装配件和一个塑料双端螺母，这样就可安装在型底座（）或塑料安装底座（≥）上了。

应用领域

经济型一体式限流开关Magphant适用于公用事业中的水应用场合。它具有高重复性，能够可靠监测流量，操作简单便捷，有利于保障过程和工厂安全。

双向测量原理不受压力、密度、温度和粘度的影响

广泛应用于公用事业中的各种水应用场合。

仪表特点

采用紧凑型结构设计，节省安装空间

标称口径：DN 15...2000 (1/2...80")

可以在钢管或塑料管道中安装使用

通过旋转开关设置开关点

电流输出和继电器输出

ATEX、FM、CSA认证

优势

较高的工厂可用性 - 可靠的流量信息

节能的流量测量：无节流部件，确保无压损

免维护：无可移动部件

过程安全：仪表具有自监测功能，即使管道空管，也能实现可靠监测

产品安全：内置测试功能，确保电子部件功能正常

操作简便：电子方式设定满量程值
